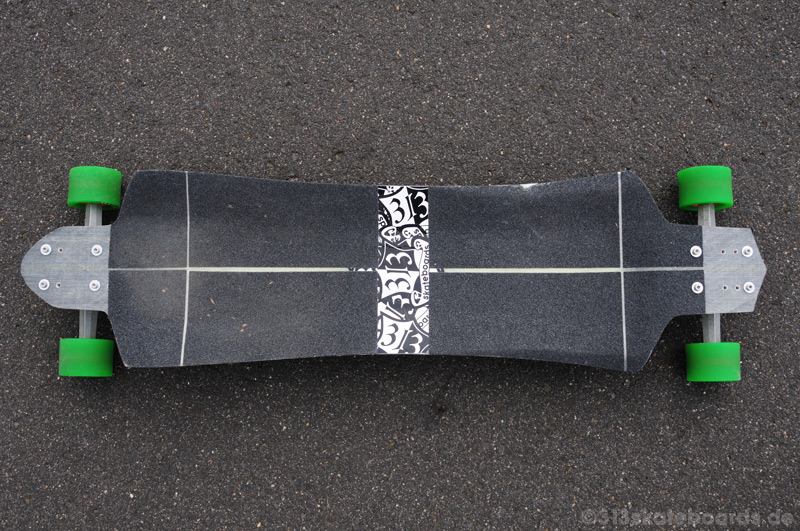

SDC Wavecamber – The Schinke/Dietz-Concept

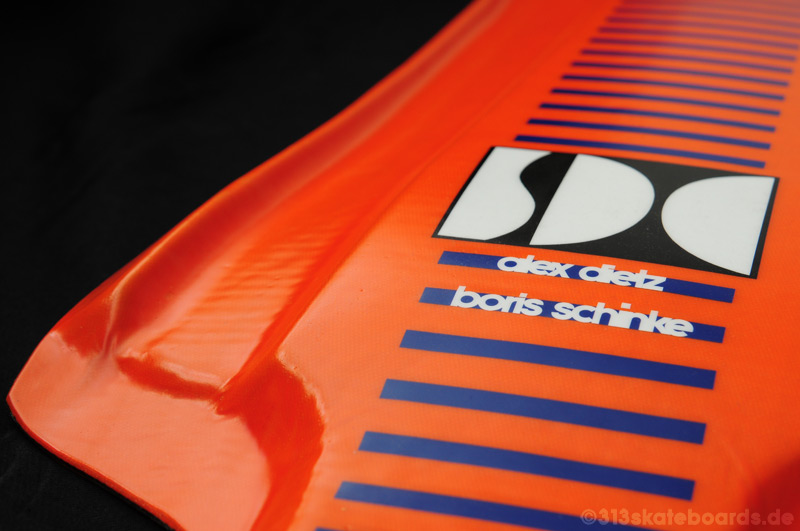

Alex Dietz / Boris Schinke Signature-Model – Proto alpha – 06/2010
Experimental downhill prototype
Vorgaben: Alex Dietz, Boris Schinke
Konzept: Peter Scheerer
CAD/CAM: Verena Völkel
Konstruktion: Peter Scheerer
Fertigung: Peter Scheerer, Verena Völkel
Grafik: Verena Völkel

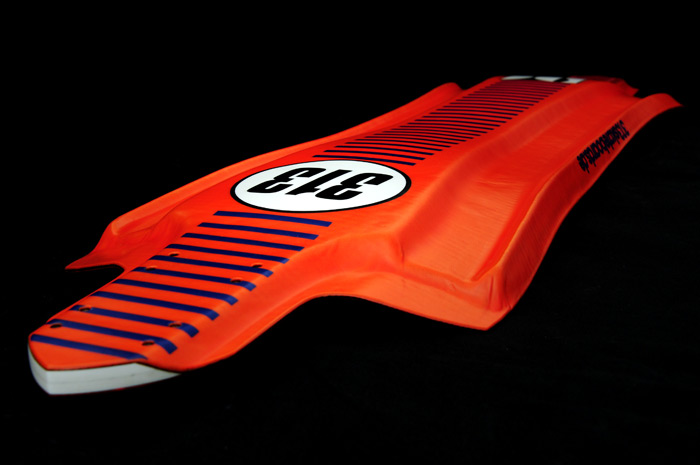

Concave: doppelter Löffel progressiv, Welle, Gaspedal, hinten: „Pushedge“
Längsprofil: Wavecamber (5º – Rocker – Camber – Rocker – Kicktail – 0º)
Handrails
Doppel-Diffusor
Schaumkern 10/5/15 mm
ABS Nose + Tail, Multiplex Inserts
Lagenaufbau: 6 Achsen Glas / Carbon
Oberfläche: PU-Lack, klar
Hitzegehärtet
1550 gramm (3,41 lbs)
Länge: 1000 mm (39,5″)
Breite: 265 mm (10,5″)
Radstand: 750/771/792/813 mm (29,75″/30,5″/31,25″/32″)
Input: Alex Dietz, Boris Schinke
Concept: Peter Scheerer
CAD/CAM: Verena Völkel
Construction: Peter Scheerer
Manufacturing: Peter Scheerer, Verena Völkel
Graphic: Verena Völkel
Concave: progressive double-spoon, wave, gaspedal, „push-edge“
Profile: Wavecamber: (5º – rocker – camber – rocker – kicktail – 0º)
Handrails
Double Diffuser
Foamcore 10/5/15mm
ABS nose + tail, plywood inserts
Layup: 6-ax glass / carbon
Topcoat: PU-varnish, clear
Heatcured
1550 gramm (3,41 lbs)
Length: 1000 mm (39,5″)
Width: 265 mm (10,5″)
Wheelbase: 750/771/792/813 mm (29,75″/30,5″/31,25″/32″)
